歐洲機動防空飛彈雙雄──紫苑、雲母

　

日前在巴黎舉行的歐洲地面裝備展中，展出大量歐美最先進武器裝備。在地面防空武器部分，歐洲防空飛彈公司的紫苑（Aster）30 SAMP/T防空系統，以及MBDA公司的垂直雲母短程防空飛彈系統（VL Mica SHORAD）最受矚目，堪稱歐洲地面機動防空飛彈雙雄。

一、紫苑30 SAMP/T系統

紫苑30 SAMP/T系統的研發計畫在1980年代末期已開始啟動，2005～2006年完成多次實彈試驗後，法國陸軍與義大利陸軍已在2007年中期展開作戰測評，預計於2008年內開始正式服役。

（一）可對付多重空中威脅：紫苑30 SAMP/T系統是歐洲製造最先進的一種陸基中程防空飛彈系統，被稱為歐洲版的戰區飛彈防禦系統（TMD）。紫苑30 SAMP/T的設計是用於對付多重空中威脅，能攔截戰機、轟炸機、直升機等空中目標，也能攔截短程彈道飛彈、巡弋飛彈、無人飛行載具，據稱可攔截如飛毛腿飛彈之類最大射程在600公里範圍內的短程彈道飛彈。

（二）以高機動卡車為載臺：紫苑30 SAMP/T全套系統是以高機動卡車為載臺，目前採用兩種載臺，法國陸軍使用的是雷諾8×4 kerax卡車底盤，義大利陸軍則採用Astra 8×8卡車底盤。全套系統皆由越野車裝載，能利用空運快速運送到作戰地域，符合快速部署作戰的需要。

（三）基本戰術單元：基本戰術單元是飛彈連，一個飛彈連由一輛指揮管制車、一輛阿拉貝爾（Arabel）雷達車、最多可達6輛的運輸／舉升／發射車（TEL）、飛彈裝填車所構成。

1.TEL：TEL是全系統的火力單元，每輛TEL都配備8聯裝發射箱，配備8枚紫苑30防空飛彈，最快能夠在10秒內發射完全部的飛彈。作戰部署時，通常指揮管制車、雷達車與TEL會分散部署，每輛TEL最遠可距離阿拉貝爾雷達車約10公里。

2.阿拉貝爾雷達車：SAMP/T系統的雷達車配備一具改良型阿拉貝爾雷達，這是一種先進的被動式三維相位陣列雷達，用於搜索、追蹤和飛彈導引，可提升整套系統對付較高速度與較高飛行高度目標的能力。

阿拉貝爾雷達具有一個長方形相位陣列天線，天線內含4,000個二極體移相器，每秒回轉一圈，操作時雷達會進行每秒旋轉360度、介於負5度至正90度的掃描，最大探測範圍可達100公里。

阿拉貝爾雷達的探測範圍取決於雷達所採用的波形，其波形則是威脅和環境的函數。對付雷達反射面積為0.5平方公尺的目標，探測距離為50公里，對付大型目標時其探測距離可增大一倍；並能在高強度電子干擾環境下作戰。阿拉貝爾雷達可同時追蹤100個目標，最多能同時指揮16枚飛彈攔截目標。雷達天線內裝有一個全向上傳的資料鏈路，天線每次轉動時，會將目標最新資料傳輸給飛彈，修正飛彈的導引系統並改變飛行彈道，直到飛彈本身的尋標器接手為止。

（四）紫苑30 Block 1型飛彈

1.性能諸元：紫苑30 SAMP/T系統使用的是紫苑30 Block 1型飛彈，該型飛彈具有改良式尋標器、引信、訊號處理器、高性能直接爆破彈頭；其中的新型彈頭具備高爆破片與動能擊毀雙重功能，能以較大型破片直接攻擊目標。紫苑30是一種兩截式飛彈，第一節彈體裝有加力器，全長2.3公尺、重量340公斤，加力器能燃燒3.5秒，燃燒完畢後予以拋棄。第二節彈體的重量約110公斤，全長2.6公尺、直徑約18公分，裝有4對長方型的彈翼與4對三角形控制尾翼。

2.採先進PIF彈翼控制側噴流技術：紫苑30飛彈採用先進的PIF彈翼控制側噴流技術。在攔截的最後飛行階段，飛彈的導引系統會指揮PIF裝置通過一個或兩個側向噴嘴產生噴流，最多能產生60G的轉向加速能力，提供飛彈攔截到目標的最高性能機動能力。

3.採慣性中途導引暨資料鏈路修正導引：紫苑30採用慣性中途導引暨資料鏈路修正導引，目標資料是由陸基射控中心通過阿拉貝爾雷達傳送而來。在飛彈攔截目標的終段飛行階段，飛彈使用一具主動式脈衝都卜勒雷達尋標器來控制，在尋標器鎖定目標後，飛彈完全進入自動控制狀態攻擊目標。

4.有效接戰高度：紫苑30有效接戰高度為50～20,000公尺，射程視不同目標與飛行高度而有不同。對付飛機之類的空中目標，當飛機的飛行高度超過3,000公尺，紫苑30的最大射程可達100公里；當飛機的飛行高度低於3,000公尺，紫苑30的最大射程是50公里。

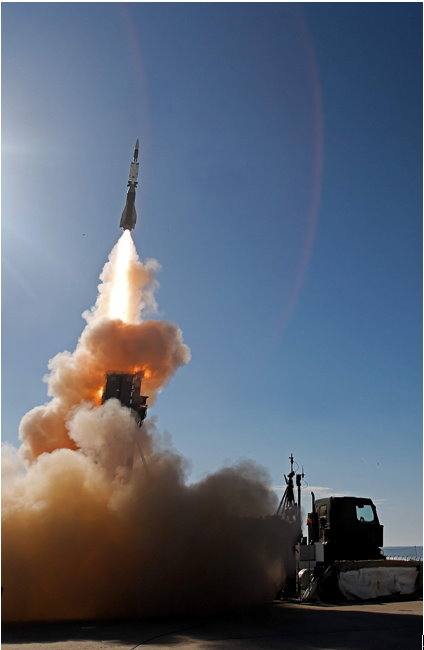

紫苑30 SAMP/T的設計是用於對付多重空中威脅，
圖為紫苑30 SAMP/T發射測試

二、垂直雲母防空飛彈系統

MBDA公司自2000年開始研發雲母（Mica）空對空飛彈的防空衍生型──垂直雲母短程防空飛彈系統，簡稱垂直雲母系統。垂直雲母系統目前有陸基型和海基型兩種，前者是以ACMAT卡車為載臺，後者目前已配備在安曼海軍的Khareef級巡邏艦上，為此套系統的第一個出口客戶。

（一）採開放與分散式系統架構：垂直雲母系統採用開放與分散式系統架構，標準架構是由戰術作業中心（TOC）、三維搜索雷達、飛彈發射車所構成。TOC可遙控飛彈發射車與雷達，最多能管制4輛飛彈發射車；並負責威脅評估、指定目標、系統監控等。目前搭配的三維搜索雷達，追蹤暨掃描的涵蓋範圍約50公里，最大涵蓋高度約9,000公尺。

（二）使用雲母防空飛彈：垂直雲母系統所使用的雲母防空飛彈，與我國幻象2000-5戰機使用的雲母空對空飛彈的彈體完全相同。雲母防空飛彈目前有兩型，分別是配備主動雷達導引系統的雲母RF型與配備被動紅外成像導引系統的雲母IR型，飛彈彈尾裝有四個推進向量控制閥，可提供飛彈高達30～50G的機動偏轉能力。

（三）具全天候接戰能力：垂直雲母系統採開放式系統架構，目標資料可由不同的感測器提供，該系統可獨立接戰或整合在分散部署的大架構防空網路內。系統在發射飛彈前，會將目標資料下載到飛彈的導引系統內，目標資料可由雷達或光電搜索系統提供。垂直雲母系統具備射後不理及全天候接戰能力，能同時接戰多個空中目標；飛彈最大有效射程12公里，最大射高9,000公尺。

（四）可對付不同方位空中威脅：垂直雲母系統採用BAE系統公司海狼（Seawolf）點防空系統的垂直發射技術，飛彈裝填在一座4聯裝垂直發射器內，發射速率為每2秒發射一枚，能在6秒內全部射出，飛彈速度約3馬赫；可對付固定翼與旋翼飛機、無人飛行載具、空對地戰術飛彈等目標。

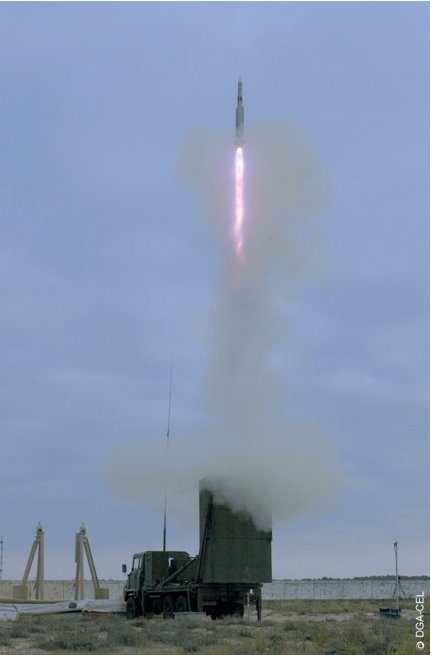

垂直雲母系統具全天候接戰能力，可對付不同方位的空中威脅；
圖為陸基型垂直雲母系統試射

紫苑30 SAMP/T與垂直雲母系統都將在近期陸續服役，開啟歐洲國家的陸軍防空系統換裝工作。不過，受到歐洲國家投注於國防的預算限制，不僅換裝時間將拖長，採購數量也較為有限，迫使製造商積極拓展出口市場。目前垂直雲母系統已締造出口紀錄，而紫苑30 SAMP/T在進入法國與義大利陸軍服役後，也將加大推銷力度；目前已鎖定北約成員國家、中東國家為銷售重點，後續動態值得注意。

圖文：南山／青年日報97年9月1日第3版

　
