世界主流短程空對空飛彈大觀

　

空對空飛彈區分為短程、中程、長程三類，短程空對空飛彈的射程大約在20公里以下，包括美製響尾蛇飛彈、俄製R-73飛彈、法製幻象戰機攜掛的魔法二式飛彈；中程空對空飛彈的射程介於20公里～100公里之間，1958年服役的AIM-7美製麻雀飛彈、目前廣泛使用的AIM-120、法製的Mica雲母飛彈，以及俄製R-77飛彈為代表；至於長程空對空飛彈較不普遍，美國專為F-14戰鬥機設計發展的鳳凰飛彈，最大射程接近200公里，自1974年起擔任航艦戰鬥群的防空任務。

空戰模式雖已進入視距外作戰時代，飛行員對中程空對空飛彈的依賴程度提高，未來敵我戰機短兵相接的情況勢將逐漸減少。不過，現階段空戰仍多為視距內模式，短程空對空飛彈仍是戰機不可或缺的武器。如果用長矛比喻中程空對空飛彈，短程空對空飛彈則是一把利劍，足能一舉刺進敵人的心臟，痛擊敵方！

一、AIM-9響尾蛇飛彈

（一）背景：對全世界的空軍來說，響尾蛇飛彈（Sidewinder）無人不知、無人不曉，只要提到短程空對空飛彈的代表，大家幾乎會異口同聲說：「響尾蛇飛彈。」AIM-9響尾蛇飛彈是美國雷神公司所發展，1956年開始部署在美國空軍實戰部隊，是一種近程追熱式飛彈，也是全世界最多使用者的空對空飛彈。

（二）多款構型提升

1.AIM-9B：第一代型號為AIM-9B，射程僅達2千公尺；AIM-9B於1958年由美方撥交給我國空軍，起初美方稱為GAR-8型，裝配在4架駐防新竹基地第11大隊、經美軍技代臨時修改的F-86F「軍刀式」戰鬥機上，在「臺海戰役」期間締造了輝煌的空戰戰果，有效遏阻中共空軍的進犯。

2. AIM-9C／-9D／-9J／-9N／-9P：1965年越戰期間問世的AIM-9C型，是第二代的響尾蛇飛彈，具有較敏感的尋標頭，但是對於高空光譜的辨識和過濾性能較不足；再依序自-9D／-9J／-9N到目前國軍空軍的主力飛彈AIM-9P／-9P4型，和其他美製系統使用國一樣，是近程空對空作戰飛彈最可靠的武器。

3. AIM-9L／-9M：1980年代中繼續推出號稱全方位的追熱的AIM-9L／-9M，是美國和歐洲北約盟國的標準制式飛彈。響尾蛇飛彈自L型開始具有全位向的追擊能力，直至M型已添加紅外線反反制能力，能識別敵機排氣口與熱誘彈的溫差，進而鎖定真實的目標，彈頭尋標器也經過改良，除了自行以紅外線尋標器標定目標外，AIM-9M彈頭內也具備本身雷達的追瞄能力，最大射程已達18公里。

4. AIM-9X：目前第五代的AIM-9X問世，又稱為「Sidewinder 2000」，其靈敏度已能感應到敵機座艙內電子儀器所散出的熱源，堪稱是「全方位攻擊飛彈」。其性能以超越俄羅斯R-73M為目標，若以純技術層面而言，AIM-9X僅更換了新式尋標器，據稱是和英國BAE所開發的「先進短程空對空飛彈」ASRAAM相同，外加推進向量裝置，讓彈體在接戰飛行中可進行大於直角的路徑改變。

點選圖片可以看到大張的圖片和圖說！

AIM-9響尾蛇飛彈

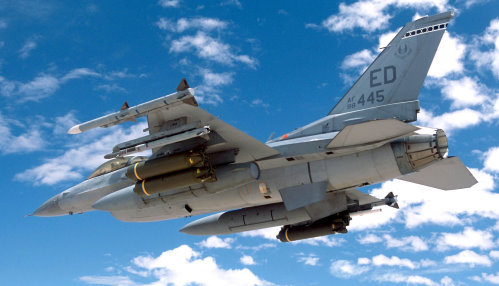

AIM-9響尾蛇飛彈歷經多款構型提升，圖為 AIM-9M響尾蛇	攜掛最新構型AIM-9X飛彈的F-16戰機

二、IRIS-T飛彈

（一）研發背景：為適應新世紀空戰環境，提升戰機精準打擊能力，歐洲主要國家為先進戰機研發更符合作戰需求的IRIS-T短程空對空飛彈，並已於2002年服役。IRIS-T研發是由德國主導，聯合義大利、瑞典、希臘、挪威等國家共同參與。2003年8月，由歐洲航太防務公司（EADS）產製的新一代歐洲戰鬥機攜掛新式的IRIS-T飛彈，進行飛行試驗；整體試驗歷時30分鐘，主要驗證戰機攜掛IRIS-T之後的操控；之後接連完成數次試驗，傑出的表現吸引歐洲國家的注意。

（二）高敏感性與抗電子干擾：與美國現役響尾蛇飛彈家族的新款構型AIM-9X相比，IRIS-T自戰機發射後，飛行員可以針對全彈進行有效的控制，使該飛彈擊中目標前的空中運動可獲較高的效益。此外，該飛彈具有更高的敏感性與抗電子干擾能力，可搭配飛行員的頭盔顯示器使用，這一點與AIM-9X有相同的功能。當飛行員利用頭盔顯示器掌握首擊鎖定的先機後，更能增添空戰的勝算。

根據報導，西班牙政府將就IRIS-T飛彈計畫簽署諒解協議，未來西班牙空軍可望獲得IRIS-T飛彈，取代美製響尾蛇飛彈。目前，瑞典空軍已購買IRIS-T飛彈，並裝備在JAS-39戰鬥機新一代構型上，德國空軍也已採用。

 三、ASRAAM飛彈

（一）研發背景：為取代使用多年的AIM-9響尾蛇飛彈，英、德共同研發一款具備發射後鎖定功能的ASRAAM短程空對空飛彈，可掛載在F／A-18、EF-2000、F-35等戰機上，今年澳洲空軍也以F／A-18戰鬥機作為發射平臺，發射ASRAAM，精準命中飛機後方5公里以外的敵機目標。這次成功的實彈測試，令世人充分見證ASRAAM飛彈的實用性。它與新型的AIM-9X飛彈一樣，可自發射後掉頭攻擊戰機後方目標，更使飛行員如虎添翼，戰鬥效益加分。　

（二）規格：ASRAAM的全稱是AIM-132先進短程空對空飛彈，具紅外線導引功能，由歐洲知名的MBDA公司生產，彈體長2.9公尺、彈體直徑166公釐、翼展45公分、速度3馬赫、射程從300公尺～18公里，由彈體與尾翼、制導與控制系統、戰鬥部與引信組件，以及動力裝置等4大部分組成。

四、R550魔法二式飛彈

（一）掛載機型：在法國空軍的陣容裡，幻象2000系列戰機是第一種採用線傳飛控法製戰機，也是繼美製F-16戰機後，全球第二種採取這種控制系統的戰機。幻象2000系列戰機優異的操控性，加上搭配先進的武器，使得幻象戰機享有不錯評價。幻象戰機攜掛的武器，除有DEFA 554型30公釐機砲，機腹和兩翼下方有多個武器掛架，可掛載各種法製空對空飛彈、空對地、空對海飛彈、導引炸彈與傳統炸彈、火箭莢艙、電子標定莢艙、偵察莢艙等武器與裝備；幻象2000戰機早期的空對空武器是短程的魔法一式和中程的超級530D／530F型空對空飛彈，目前配備先進的魔法二式和雲母中程空對空飛彈。　

（二）規格：R550魔法二式飛彈是由法國馬特拉公司生產，彈長2.75公尺、彈徑0.16公尺、翼展0.66公尺、彈體重量86公斤，採紅外線導引，我國空軍的幻象戰機也採用魔法二式飛彈。

點選圖片可以看到大張的圖片和圖說！

	R550魔法二式飛彈 魔法二式短程空對空飛彈是法製戰機的基本武器配備 　 R550魔法二式飛彈

空戰的勝負除取決於戰機飛行員精湛的飛行技巧與熟練的戰術戰法，戰機的性能與掛載武器也是重要因素。當空對空飛彈問世後，戰機升空接戰，空對空飛彈扮演戰機空中作戰的強大火力，如何提升空對空飛彈的精準度與破壞性，則為各主要國家與軍火大廠未來思考的重點。

文：羅芊／青年日報98年11月30日 第3版

圖：美國空軍網站、軍聞社

---

　
